J41H
OEM/ZJFV

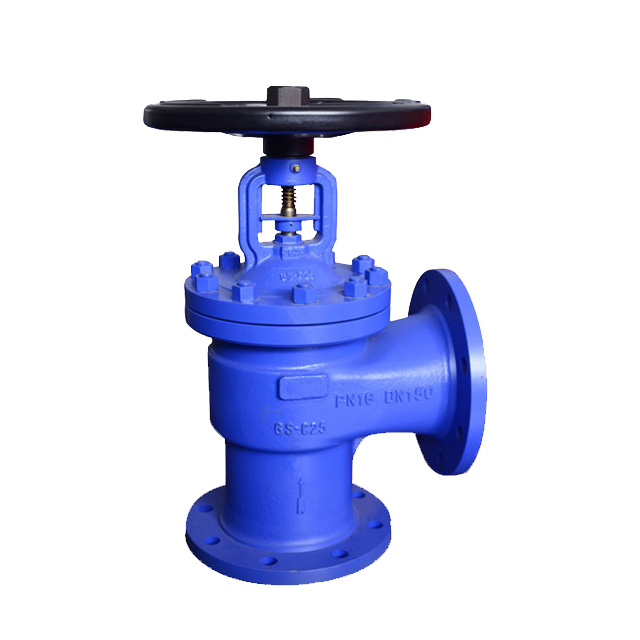

La válvula de globo de acero al carbono de ángulo recto tipo manual DIN es una válvula con una conexión en ángulo recto y sellado de fuelle. Su componente clave es el fuelle metálico, que se suelda con el conjunto del vástago y la placa de conexión mediante soldadura automática por rodillo para formar una barrera metálica entre el medio fluido y la atmósfera para garantizar cero fugas del vástago de la válvula. El disco es cónico y la superficie de sellado está optimizada con el medio para mejorar el rendimiento del sellado y prolongar la vida útil. Además, esta válvula tiene un diseño de doble sello (fuelle + empaquetadura), que evita fugas incluso si falla el fuelle, y cumple con los estándares internacionales de sellado.
La especificación de diseño de la válvula de globo de fuelle de ángulo recto estándar alemana sigue el estándar DIN3356, la longitud estructural está de acuerdo con el estándar DIN3202, el estándar de conexión es DIN2543-2545 y la prueba de presión se lleva a cabo de acuerdo con el estándar DIN3230. . El cuerpo principal está fabricado en acero al carbono, con un rango de diámetro nominal wei DN150 y un rango de presión de PN 16, y un rango de temperatura adecuado de -29°C a 425°C. El modo de operación puede ser manual y los medios aplicables incluyen agua, vapor, aceite, aceite de transferencia de calor, amoníaco, etc.
Además, el bonete cuenta con su propio engrasador que permite la lubricación directa del vástago, tuerca y casquillo, a diferencia del método tradicional que lubrica solo las roscas. El volante tiene un diseño ergonómico, tiene una vida útil más larga, un funcionamiento más fácil y cómodo y es más seguro y fiable.
La válvula de globo de acero al carbono con fuelle en ángulo recto estándar alemán es adecuada para la presión nominal PN1.6~16MPa, temperatura de trabajo -29~425°C en la industria petrolera, química, farmacéutica, metalúrgica, energética y otras condiciones de trabajo que requieren un sellado estricto de tuberías, cortar o conectar el medio de la tubería. Las piezas y materiales principales incluyen el cuerpo de la válvula, el disco, el pasador de pivote, el vástago de la válvula, el conjunto de fuelle, la tapa de la válvula, la empaquetadura, el prensaestopas, la tuerca del vástago, el volante, el perno prisionero y la tuerca hexagonal, etc., y la selección de materiales es diversa para adaptarse a diferentes medios y entornos de trabajo.
La válvula de globo de acero al carbono de ángulo recto tipo manual DIN es una válvula con una conexión en ángulo recto y sellado de fuelle. Su componente clave es el fuelle metálico, que se suelda con el conjunto del vástago y la placa de conexión mediante soldadura automática por rodillo para formar una barrera metálica entre el medio fluido y la atmósfera para garantizar cero fugas del vástago de la válvula. El disco es cónico y la superficie de sellado está optimizada con el medio para mejorar el rendimiento del sellado y prolongar la vida útil. Además, esta válvula tiene un diseño de doble sello (fuelle + empaquetadura), que evita fugas incluso si falla el fuelle, y cumple con los estándares internacionales de sellado.
La especificación de diseño de la válvula de globo de fuelle de ángulo recto estándar alemana sigue el estándar DIN3356, la longitud estructural está de acuerdo con el estándar DIN3202, el estándar de conexión es DIN2543-2545 y la prueba de presión se lleva a cabo de acuerdo con el estándar DIN3230. . El cuerpo principal está fabricado en acero al carbono, con un rango de diámetro nominal wei DN150 y un rango de presión de PN 16, y un rango de temperatura adecuado de -29°C a 425°C. El modo de operación puede ser manual y los medios aplicables incluyen agua, vapor, aceite, aceite de transferencia de calor, amoníaco, etc.
Además, el bonete cuenta con su propio engrasador que permite la lubricación directa del vástago, tuerca y casquillo, a diferencia del método tradicional que lubrica solo las roscas. El volante tiene un diseño ergonómico, tiene una vida útil más larga, un funcionamiento más fácil y cómodo y es más seguro y fiable.
La válvula de globo de acero al carbono con fuelle en ángulo recto estándar alemán es adecuada para la presión nominal PN1.6~16MPa, temperatura de trabajo -29~425°C en la industria petrolera, química, farmacéutica, metalúrgica, energética y otras condiciones de trabajo que requieren un sellado estricto de tuberías, cortar o conectar el medio de la tubería. Las piezas y materiales principales incluyen el cuerpo de la válvula, el disco, el pasador de pivote, el vástago de la válvula, el conjunto de fuelle, la tapa de la válvula, la empaquetadura, el prensaestopas, la tuerca del vástago, el volante, el perno prisionero y la tuerca hexagonal, etc., y la selección de materiales es diversa para adaptarse a diferentes medios y entornos de trabajo.
